For alle som underviser om halvledere og deres bruksområder er denne kretsen et «must»!

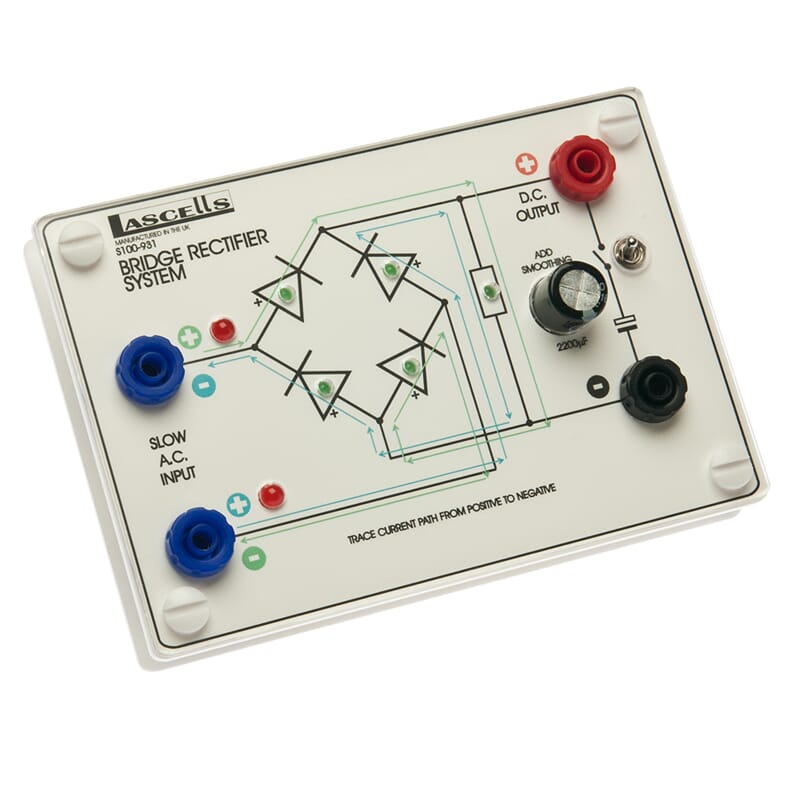

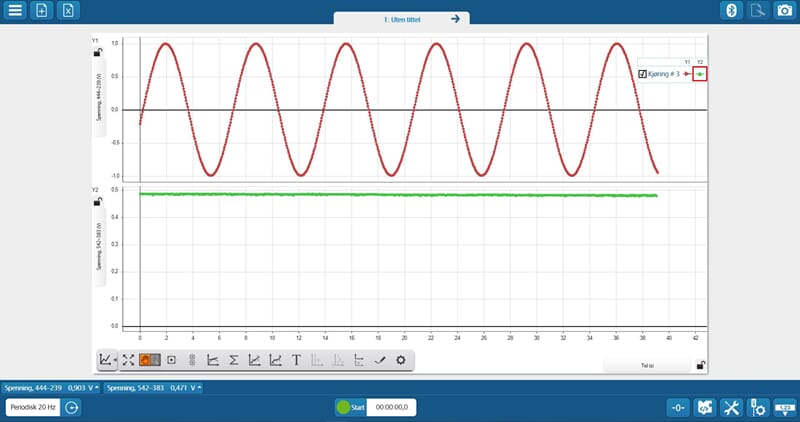

Her er fire dioder brokoplet slik at man enkelt kan vise likeretting av en vekselspenning. I tillegg til diodene er det på utgangen montert en kondesator som kan koples inn eller ut med en vippebryter. Da kan man i tillegg til likerettingen vise glatting av spenningen, som også er et sentralt poeng. I stedet for standard dioder er det brukt lysdioder og det gir den pedagogiske gevinsten at dioene parvis vil lyse når de leder. Da vil elevene bedre forstå strømretningen for positiv og negativ del av perioden og hvordan man oppnår likeretting. Strømretningen er tydelig tegnet inn med ulike farger for positiv og negativ del av perioden.

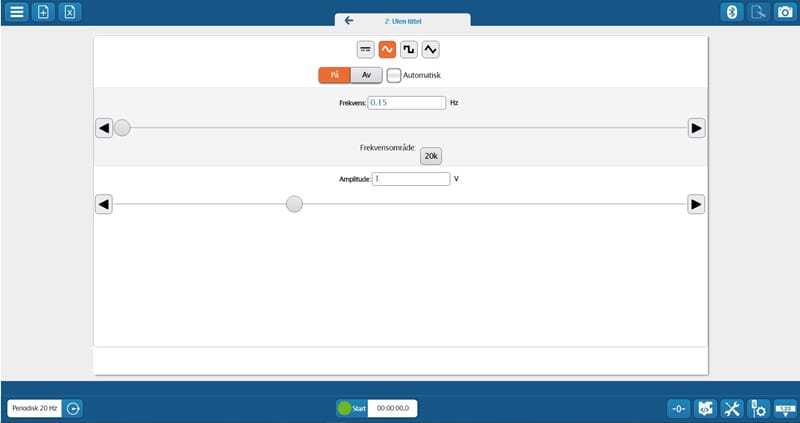

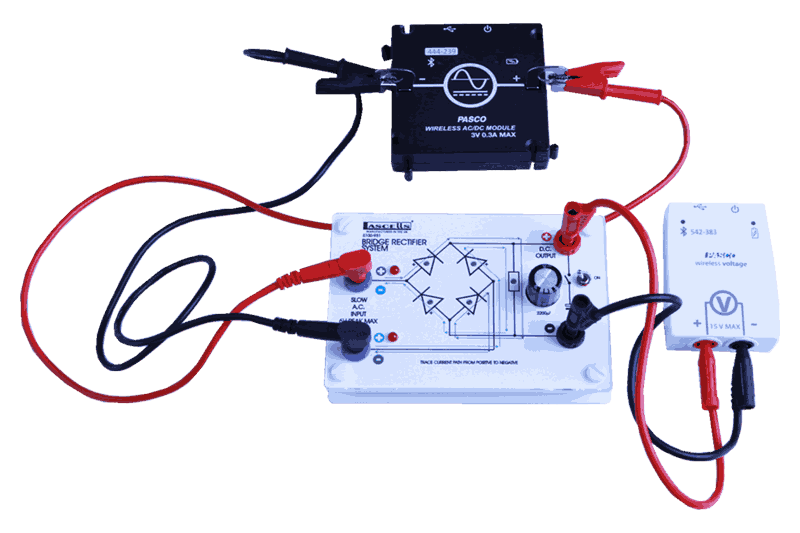

Som innsignal vil vi anbefale en signalgenerator (funksjonsgenerator) hvor man kan justere frekvensen ned til under en Hz og dermed se lysdiodene lyse parvis. Vi anbefaler gjerne PASCOs EM-3533 Trådløs AC/DC-kilde som støttes både av SPARKvue og Capstone. Den kan settes opp til å gi ulike bølgeformer og både frekvens og amplitude kan justere fra programmet.

Spesifikasjoner:

• Størrelse: 10 x 14 cm
• Tilkobling: Standard 4 mm banankontakter
• Spenning: AC (slow) maks 6 V peak.
• Komponenter: 4 LED i brokobling og kondensator 2200 uF med bryter
